製品リリース

2017年05月09日

SMA6824MH

概要

SLA/SMA6820MHシリーズは、スイッチング素子、プリドライブICおよび制限抵抗付きブートストラップダイオードを1パッケージにした、高圧3相モータ用ドライバICです。

パッケージはZIP24のフルモールドタイプとアルミ放熱版付きタイプを採用し、実装条件に応じてリードフォーミングも選択できます。

小~中容量モータのインバータ制御に最適です。





アプリケーション

・洗濯乾燥機のファン・ポンプ駆動
・エアコンのファンモータ駆動
・空気清浄機・扇風機のファンモータ駆動

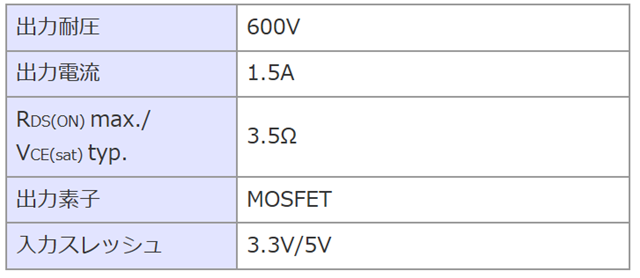

主要スペック



備考

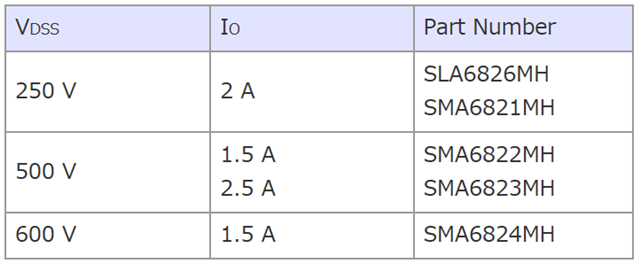

SLA/SMA6820MH Series

Package
SLA: ZIP24 (Heatsink Type)
SMA: ZIP24 (Fully Molded Type)

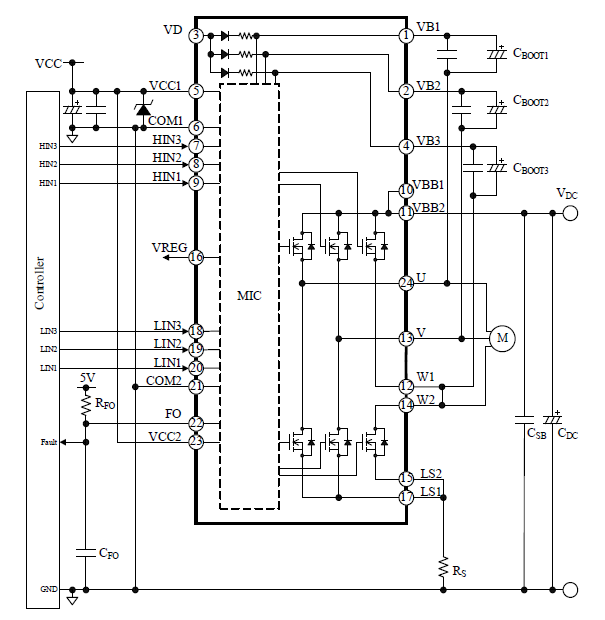

代表回路例

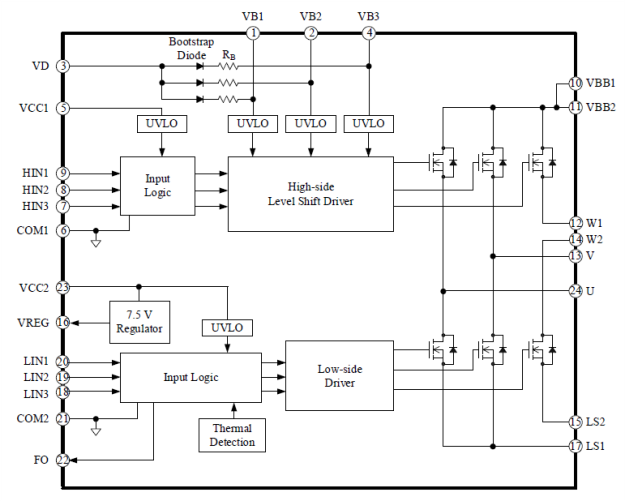

内部回路図

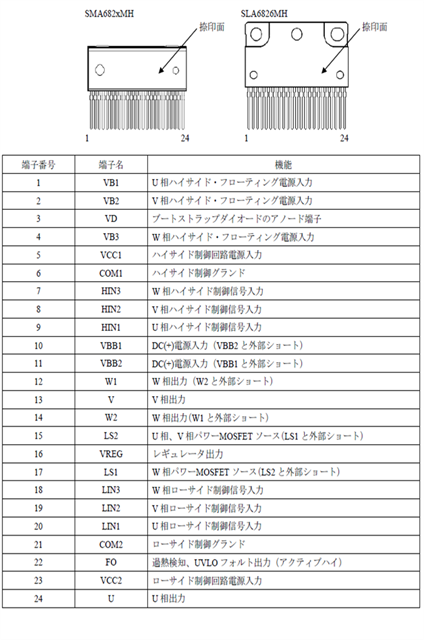

端子接続図
